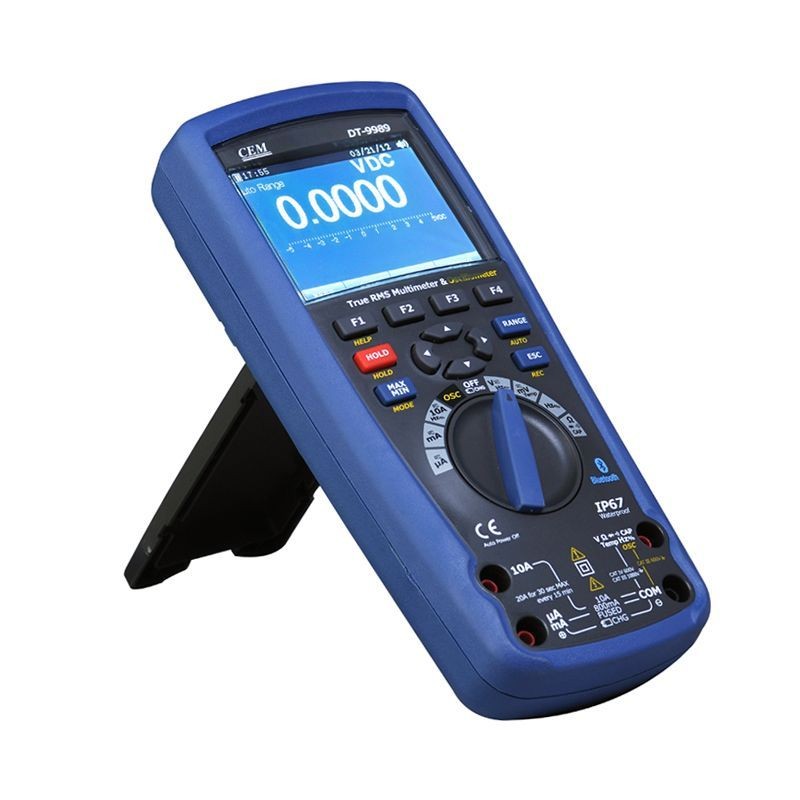

Мультиметр-осциллограф, профессиональной цветной цифровой СЕМ DT-9989

Профессиональный, промышленный цифровой мультиметр TRMS DT-9989 с функциями осциллографа и цветным ЖК-экраном TFT обладает высоким быстродействием, точностью, встроенными функциями регистратора данных и вывода графиков. Прибор оснащен Bluetooth (беспроводной системой передачи данных) с возможностью передавать данные на ПК и смартфон (Android) с помощью ПО Meterbox iMM Classic, а также памятью для записи информации. Благодаря двойному пластиковому водонепроницаемому корпусу (класс защиты IP67) мультиметр обеспечивает высокую безопасность работы.

Технические особенности осциллограф-мультиметр DT-9989

Назначение кнопок передней панели

12 кнопок передней панели включают функции в соответствии с режимами, которые выбираются поворотным переключателем, а также необходимы для навигации в меню и контроля электропитания мультиметра.

• F1F2F3F4 – выбор функций в режиме, который установлен поворотным переключателем.
• Кнопки в форме стрелок – выбор пунктов меню, настройка контрастности, перемещение вдоль экранных окон, ввод данных.
• HOLD – фиксация показаний на экране и сохранение снимка данных. Также доступен режим «AutoHold».
• RANGES – переключение мультиметра из режима автоматического в режим ручного выбора диапазонов. Для возврата в автоматический режим нажать кнопку в течение 1 секунды
• MAX/MIN – включение и остановка режима записи максимальных/минимальных значений.
• ESC – выход из режима ожидания.

Технические характеристики режим мультиметра DT-9989

Режим

Диапазон

Ед. измерения

Точность

Постоянное напряжение

50мВ[1]

0,001мВ

(0,05%+20)

500мВ[2]

0,01мВ

(0,025%+5)

5В

0,0001В

(0,025%+5)

50В

0,001В

(0,025%+5)

500В

0,01В

(0,05%+5)

1000В

0,1В

(0,1%+5)

[1] – добавить 10 единиц для температурной компенсации

[2] – добавить 4 единицы для температурной компенсации

Режим

Диапазон

Ед. измерения

Точность

Переменное напряжение

50 до 10000Гц

50мВ

0,001мВ

50/60Гц (0,3%+25)

<1кГц (0,5%+25)

<5кГц (3%+25)

500мВ

0,01мВ

5В

0,0001В

50В

0,001В

500В

0,01В

1000В

0,1В

Характеристики переменного напряжения установлены в интервалах диапазонов значений: от 5 до 100%

Режим

Диапазон

Ед. измерения

Точность

АС+DC

0 до 1000Гц

50мВ

0,001мВ

<1кГц (1%+25)

<10кГц (3,5%+25)

500мВ

0,01мВ

5В

0,0001В[1]

50В

0,001В

500В

0,01В

1000В

0,1В

[1] – добавить 1% выше 5к

Режим

Диапазон

Ед. измерения

Точность

Постоянный ток

500мкА

0,01мкА

0,1%+20

5000мкА

0,1мкА

50мА

0,001мА

500мА

0,01мА

0,15%+20

10А

0,001А

0,3%+20

(20А: не более 30 секунд при пониженной точности измерений)

Режим

Диапазон

Ед. измерения

Точность

Переменный ток

50 до 10000Гц

500мкА

0,01мкА

50/60Гц (0,6%+25)

<1кГц (1,5%+25)

<10кГц (3%+25)

5000мкА

0,1мкА

50мА

0,001мА

500мА

0,01мА

10А

0,001А

(20А: не более 30 секунд при пониженной точности измерений)

Характеристики переменного тока установлены в интервалах диапазонов значений: от 5 до 100%

Режим

Диапазон

Ед. измерения

Точность

АС+DC

0 до 1000Гц

500мкА

0,01мкА

(1%+25)

5000мкА

0,1мкА

50мА

0,001мА

500мА

0,01мА

10А

0,001А

(1,5%+40)

Режим

Диапазон

Ед. измерения

Точность

Переменное напряжение (5000 + единица)

5К-100К

50мВ

0,001мВ

(5%+40)

500мВ

0,01мВ

5В

0,0001В

50В

0,001В

(6%+40)

Замечание: параметры точности соответствуют температурам окружающего воздуха 18 °C - 28 °C (65 °F - 83 °F) и относительной влажности менее 75 %. Калибровка шкалы переменного тока выполнена по синусоидальной волне. Точность составляет ±(2% показ. + 2% всей шкалы), если волна несинусоидальной формы имеет значение при вершине менее 3.

Режим

Диапазон

Ед. измерения

Точность

Сопротивление

50Ом[1]

0,001Ом

0,5%+20

500Ом[2]

0,01Ом

0,05%+10

5кОм

0,0001кОм

0,05%+10

50кОм

0,001кОм

0,05%+10

500кОм

0,01кОм

0,1%+10

5МОм

0,001МОм

0,2%+20

50МОм

0,001МОм

2%+20

[1] – добавить 10 единиц для температурной компенсации

[2] – добавить 4 единицы для температурной компенсации

Режим

Диапазон

Ед. измерения

Точность

Емкость

5нФ[1]

0,001нФ

±(2%+40)

50нФ[2]

0,01нФ

500нФ

0,1нФ

±(2%+40)

5мкФ

0,001мкФ

50мкФ

0,01мкФ

500мкФ

0,1мкФ

±(5%+40)

10мФ

0,01мФ

[1] – в режиме REL при измерении емкости пленочного конденсатора

Режим

Диапазон

Ед. измерения

Точность

Частота (электронная)

50Гц

0,001Гц

±(0,01%+10)

500Гц

0,01Гц

5кГц

0,0001Гц

50кГц

0,001кГц

500кГц

0,01кГц

5МГц

0,0001МГц

10МГц

0,001МГц

Чувствительность: мин. 0,8В (действующее значение) при коэффициенте заполнения 20-80% и <100кГц мин. 5В (действующее значение) при коэффициенте заполнения 20-80% и >100кГц

Частота (электрическая)

40Гц-10кГц

0,01-0,001кГц

±(0,5% показ.)

Чувствительность: 1В (действующее значение)

Режим

Диапазон

Ед. измерения

Точность

Цикл заполнения

0,1 – 99,9%

0,01%

±(1,2% показ.+2)

Ширина импульса: 100мкс-100мс, частота: 5Гц-150кГц

Режим

Диапазон

Ед. измерения

Точность

Температура (тип К)

-50 до 1000°С

0,1°С

±(1,0% показ.+2,5°С)

-58 до 1832°F

0,1°F

±(1,0% показ.+4,5°F) без учета точности датчика

Технические характеристики мультиметра осциллографа DT 9989

Функция

Основная характеристика

Примечание

ЖК-экран

3,5” цветной TFT, 320x240 пикселей

Время нарастания

17,5ns

Полоса пропускания

10МГц

0-10МГц

Вход

Парный, АС, DC

Переменный, постоянный сигналы

Входное сопротивление

1000С/СА: 1МОм ±2%/15пФ ±2пФ

Максимальное входное напряжение

1000В/600В (DC+AC пиковое значение, входное сопротивление 1МОм)

Кат. I, кат. II

Коэффициент затухания

1Х

Режим дискретизации

Дискретизация в режиме реального времени, случайная дискретизация

Один канал 3К

Частота дискретизации

50 MS/s

Разрешение

8 бит

Длина записи

3К/10 стр.

SRAM

Хранение

10 схем

EEPROM

Временная погрешность

±5с/24 часа

FFT

4-256 точек

Скорость передачи данных по Bluetooth

9600 бод

Литий-ионный аккумулятор

7,4 В, 2400 мА*ч

Обмен данными DT-9989

Мультиметр-осциллограф поддерживает беспроводную передачу данных из памяти прибора на ПК. Данные передаются на ПК по системе Bluetooth.

Meterbox iMM Classic представляет собой программное приложение мобильного телефона для выполнения «облачных» расчетов. С помощью данной программы можно передавать результаты измерений
