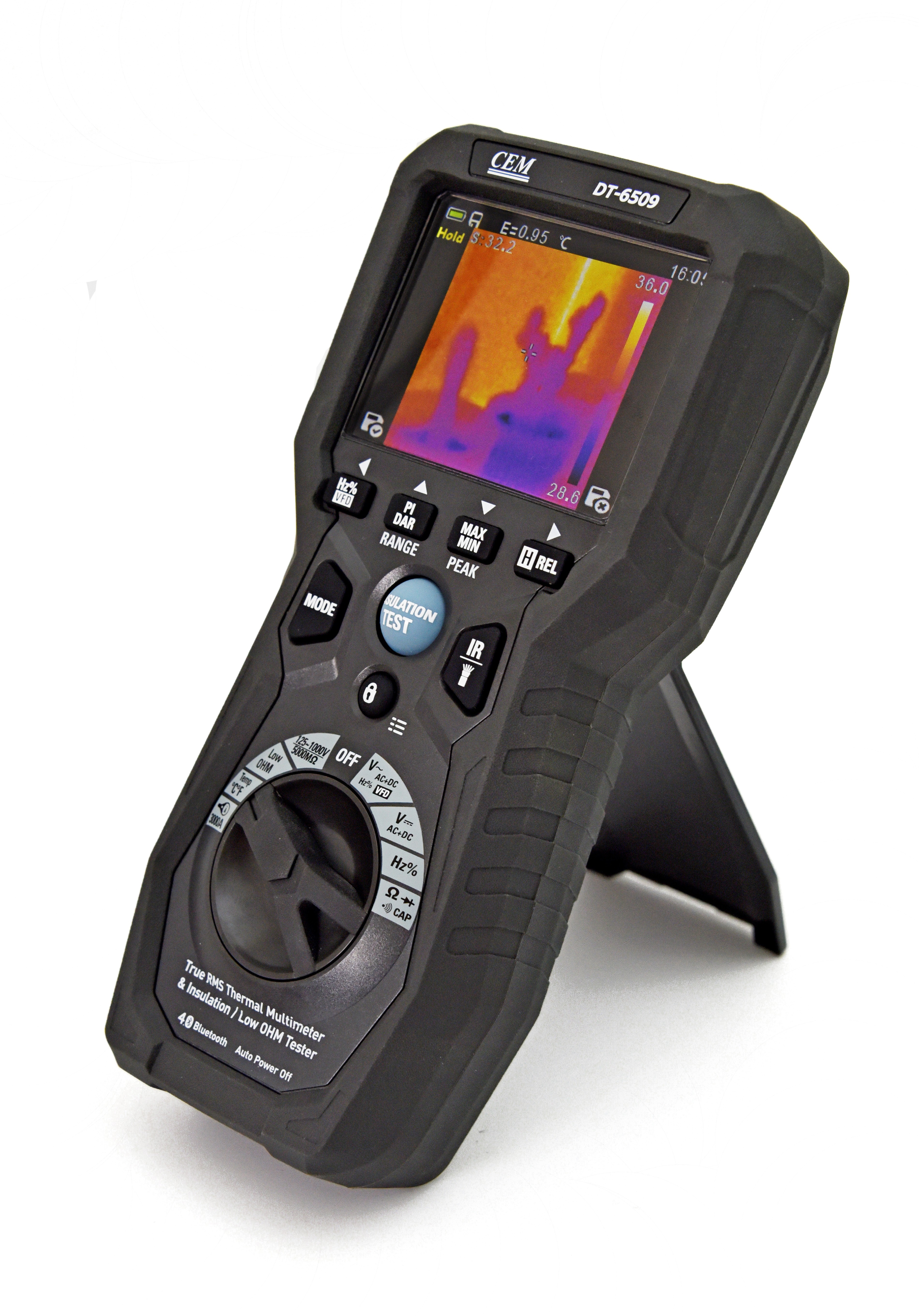

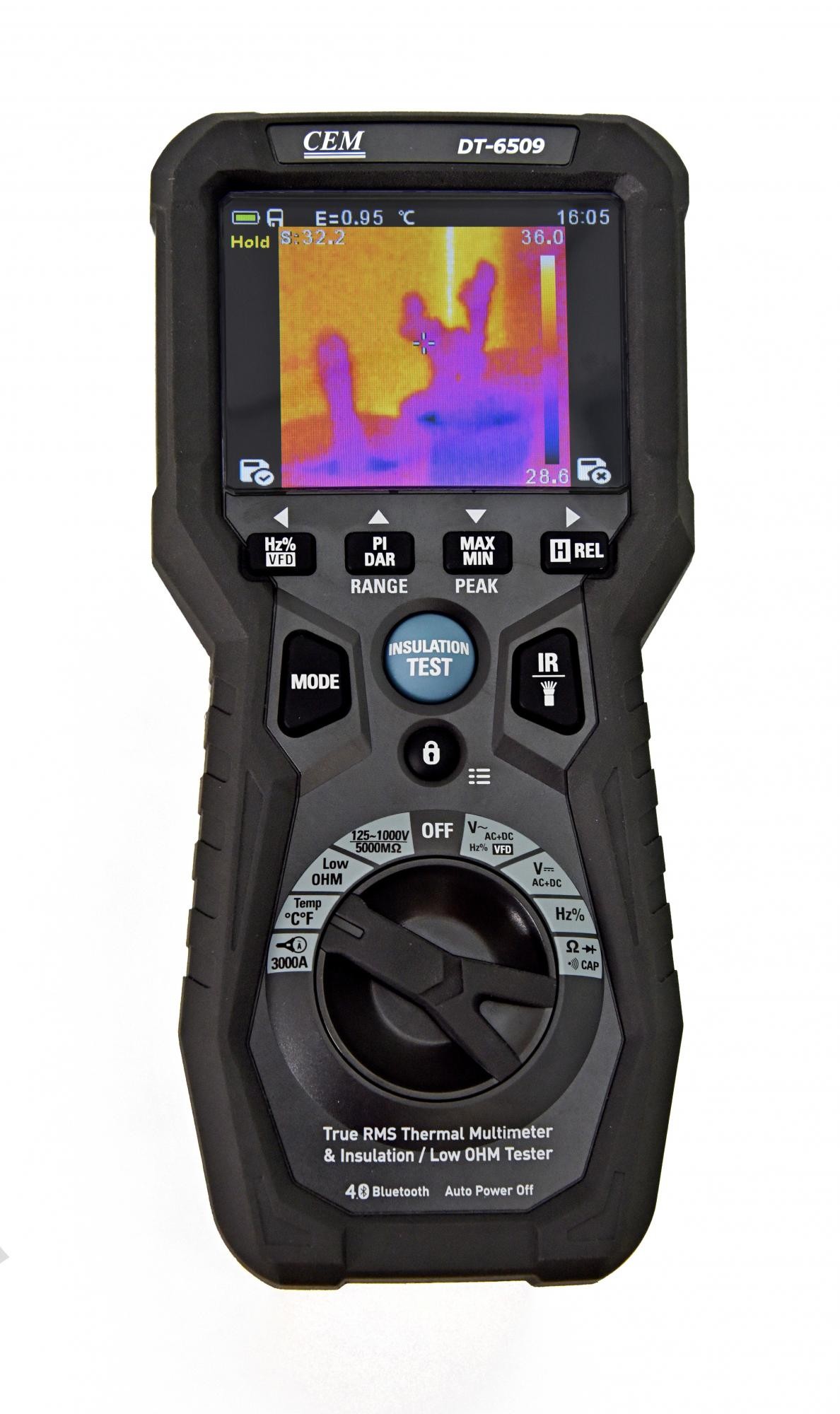

Профессиональный тестер СЕМ DT-6509

Основные характеристики:

• 3,5" цветной TFT ЖК-дисплей с 6000 отсчетами
• Встроенный тепловизор с центральным перекрестием и измерения температуры горячей и холодной точек
• Высокая частота кадров тепловизора 50Гц
• Напряжение DC
• Напряжение AC.AC+DC TRMS
• Низкое сопротивление
• Гибкий токоизмерительный щуп
• Тест на обрыв, тестирование диодов
• Емкость
• Частота
• Коэффициент заполнения
• Температура с применением термопары типа K
• Тестер изоляции
• Функция регистратора

Технические характеристики

Тепловизор

Поле обзора (FOV) / Минимальное фокусное расстояние

21°x21°/0,5м

Пространственное разрешение (IFOV)

4,53мрад

ИК-разрешение

80 x 80 пикселей

Температурная чувствительность/NETD

<0,1°C при 30°C (86°F)/100мК

Частота обновления кадров

50Гц

Фокусировка

Фиксированная

Фокусное расстояние

7,5мм

Матрица видеопреобразователя (FPA) / Спектральный диапазон

Неохлаждаемый микроболометр/8-14мкм

Диапазон температур объекта

-20 до 260°C (-4 до 302°F)

Точность

±3°C (±3,6°F) или ±3% показания

(температура окружающей среды 10 до 35°C, температура объекта >0°C)

Мультиметр

Функция

Диапазон

Разрешение

Точность

Входной импеданс

Постоянное напряжение

600,0мВ

0,1мВ

±(0,8% + 8)

>10МОм

6,000В

0,001В

±(0,5% + 5)

60,00В

0,01В

600,0В

0,1В

±(0,8% + 5)

1000В

1В

Функция

Диапазон

Разрешение

Точность.(50-60Гц)

Точность.(61-1кГц)

Переменное напряжение TRMS

6,000В

0,001В

±(1,2% + 5)

±(2,5% + 5)

60,00В

0,01В

600,0В

0,1В

1000В

1В

Функция

Диапазон

Разрешение

Точность

Входной импеданс

Напряжение АС + DC TRMS (50 до 1кГц)

6,000В

0,001В

±(2,5% + 20)

>10МОм

60,00В

0,01В

600,0В

0,1В

1000В

1В

Функция

Диапазон

Разрешение

Точность (*)

Ток, измеренный гибким щупом (50 до 400Гц)

30,00А

0,01А

±(3,0% + 5)

300,0А

0,1А

3000А

1А

Функция

Тестовый ток

Макс. напряжение разомкнутой цепи

Тест диодов

<2мА

3,2В DC

Функция

Диапазон

Разрешение

Точность

Зуммер

Сопротивление и тест на обрыв

600,0Ом

0,1Ом

±(1% + 10)

<50Ом

6,000кОм

0,001кОм

±(0,8% + 5)

60,00кОм

0,01кОм

600,0кОм

0,1кОм

6,000МОм

0,001МОм

0,01МОм

±(2,5% + 10)

Функция

Диапазон

Разрешение

Точность

Частота (электронная)

60,00Гц

0,01Гц

±(0,2% ± 5)

600,0Гц

0,1Гц

6,000кГц

0,001кГц

60,00кГц

0,01кГц

600,0кГц

0,1кГц

6,000МГц

0,001МГц

10,00МГц

0,01МГц

Частота (электрическая)

40 до 10кГц

0,01 до 0,001кГц

±(1,0%+5)

Емкость

60,00нФ

0,01нФ

±(3,0% + 20)

600,0нФ

0,1нФ

±(3,0% + 8)

6,000мкФ

0,001мкФ

60,00мкФ

0,01мкФ

600,0мкФ

0,1мкФ

6000мкФ

1мкФ

±(3,5% + 20)

Температура с помощью термопары типа К

-20,0 до 600,0°C

0,1°C

±(2,5% + 5°C)

600 до 1000°C

1°C

-20,0 до 600,0°F

0.1°F

±(2,5% + 9,0°F)

600 до 1800°F

1°F

253,0 до 600,0K

0,1K

±(2,5% + 5K)

600 до 1273K

1K

Низкоомное сопротивление

1,00 до 60,00Ом

0,01Ом

±(1,5% ± 40)

60,0 до 600,0Ом

0,1Ом

±(1,5% ± 20)

Функция

Контактное напряжение

Диапазон

Разрешение

Точность

Тестовый ток

Мегомметр

125В (0% до 20%)

0,125 до 6,000МОм

0,001МОм

±(3,0%+20)

1мА при нагрузке 125кОм

6,000 до 60,00МОм

0,01МОм

±(2,5%+8)

60,00 до 600,0МОм

0,1МОм

± (3,0%+8)

600 до 5000МОм

1МОм

± (5,0%+20)

250В (0% до 20%)

0,250 до 6,000МОм

0,001МОм

±(2,5%+20)

1мА при нагрузке 250кОм

6,000 до 60,00МОм

0,01МОм

±(2,0%+8)

60,00 до 600,0МОм

0,1МОм

± (3,0%+8)

600 до 5000МОм

1МОм

± (5,0%+20)

500В (0% до 20%)

0,500 до 6,000МОм

0,001МОм

±(2,5%+20)

1мА при нагрузке 500кОм

6,000 до 60,00МОм

0,01МОм

±(2,0%+8)

60,00 до 600,0МОм

0,1МОм

± (3,0%+8)

600 до 5000МОм

1МОм

± (5,0%+20)

1000В (0% до 20%)

1,000 до 6,000МОм

0,001МОм

±(3,0%+20)

1мА при нагрузке 1МОм

6,000 до 60,00МОм

0,01МОм

±(2,5%+8)

60,00 до 600,0МОм

0,1МОм

± (4,0%+8)

600 до 5000МОм

1МОм

± (5,0%+20)
